INFILTRACIÓN

Corresponde a la parte del agua que se infiltra y atraviesa la superficie de la tierra es decir entra al suelo. Es una medida de la tasa a la cual el suelo es capaz de absorber la precipitación o la irrigación. Se mide en pulgadas por hora o milímetros por hora. Si la tasa de precipitación excede la tasa de infiltración se producirá escorrentía a menos que haya alguna barrera física.

Infiltración en la zona de Estudio

Se presenta el análisis de como es el comportamiento de la escorrentía y la infiltración para la zona de Paz de Río trabajada en campo, esto es basado en como es el comportamiento litologico de las diferentes formaciones y la presencia de lineamientos (fallas) que faciliten la infiltración del agua.

Teniendo en cuenta las litogias de las diferentes formaciones se afirma que:

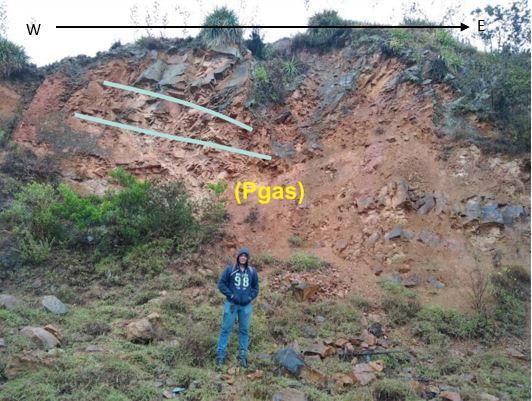

• La formación Arcillolitas del Socha debido a estar compuesta principalmente por capas arcillosas con algunas intercalaciones de areniscas de grano muy fino, presentar una porosidad baja,con cemento silíceo y  permeabilidad baja en la zona actúa como un sello y no favorecen la infiltración del agua.

• La Formación Areniscas del Socha corresponde a un acuífero confinado, debido a que puede albergar agua subterránea que aflora y genera nuevos drenajes que posteriormente llegan y se emplazan en el río Chicamocha, estos se deben a su litologia, arenisca fina cuarzosa,  bien calibrada,con porosidad alta ,cemento silíceo y permeabilidad alta, hace que la formación tenga buena infiltración sin embargo al estar suprayacido e infrayacido por formaciones que se comportan como sello se comporta como un acuífero confinado

• La Formación Guaduas al estar compuesta principalmente por niveles lodosos y capas de carbón no presenta condiciones permeables favorables por lo que actúa como un sello que evita la filtración continua del agua.

• La Formación Labor Tierna se comporta como un acuitardo debido a que esta compuesta por areniscas mal seleccionadas, permeables y de media a buena porosidad que permiten el almacenamiento de agua. Sin embargo al ser una formación con niveles muy compactos y la la parte inferior estar compuesta por lodos el agua se  transmite  con dificultad.

• La Formación Pinos al estar compuesta por niveles calcáreos fracturados  favorece la infiltración,almacenamiento y flujo de agua,ademas de esto el rió Chicamocha (un efluente) transcurre por esta formación siendo así una formación no confinada es decir es un acuífero libre.

• La Formación Plaeners al corresponder a niveles arcillosos y lodosos competentes, la permeabilidad no es favorable para la filtración de agua por lo que se comporta como un sello y evita la filtración almacenada en la Formación Los Pinos,pero se tienen dudas acerca de la existencia de esta formación en la zona.

imagen de la zona marcándose las diferentes formaciones

Para evidenciar la secuencia estratigrafica y el comportamiento de los lineamientos se muestra el siguiente corte geológico de la zona de estudio.

El corte geológico se realizo teniendo en cuanta las formaciones, la topografía y el control estructural de la zona, en la leyenda se expresan los espesores teóricos tomados de la bibliográfia de estas formaciones y los espesores determinados a partir del corte geológico realizado, sin embargo no fue posible obtener los espesores del cuaternario ni de la formación Plaeners debido a que no hubo un control de donde afloraba esta formación.

El control estructural se encuentra marcado por dos fallas inversas que generan planos de debilidad por los cuales el agua puede infiltrase hasta llegar a la zona de recarga (Formación Pleaners), debido a que estas fallas se encuentran desplazando en superficie a la Formación Labor Tierna la cual se comporta como almacén y filtra agua de manera lenta es posible afirmar que la filtración de agua por estos planos de debilidad es considerable.

Bloque-diagrama Esquemático del Comportamiento del Agua

El siguiente bloquediagrama representa de manera esquemática las diferentes zonas por las que hay escorrentía y/o se puede encontrar agua subterránea.

Bloquediagrama
